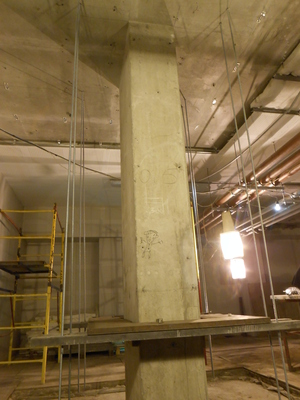

При строительстве жилого комплекса в районе Хамовники возникла необходимость усилить одну из железобетонных колонн. По проекту, разработанному отдельно для данного участка, для усиления используются стальные листы толщиной 12, 16 и 30 мм, и стальные уголки размером 200 х 200 х 16 и 200 х 200 х 20 мм. Марка стали заложена С 345.

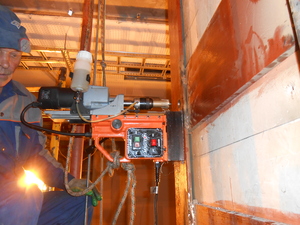

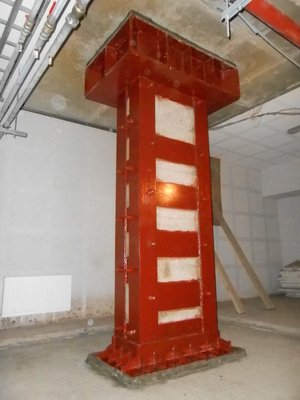

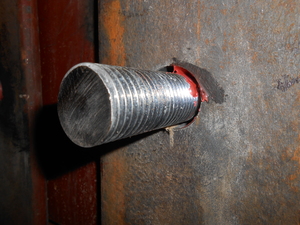

Усиление железобетонной колонны представляет из себя верхнюю капительную часть размером в плане 1500 х 1000 мм высотой 410 мм, выполненную из двух листов толщиной 30 мм, соединенных ребрами 16 мм. Капительная часть обхватывает уголки, расположенные в углах колонны. Уголки схвачены в обойму листами толщиной 16 мм шагом 250 мм. К телу колонны уголки притягиваются гайками на шпильках М30, закрепленных в бетон химическими анкерами Хилти. Для сохранения существующей арматуры колонны использовался прибор для определения местонахождения металла. Это позволило корректировать расположение анкерных шпилек.

Нижняя часть усиления, опорный пятак, выполнен из уголка 200 х 200 х 20 мм, усиленного вертикальными ребрами толщиной 16 мм. Задор между перекрытиями и капительной частью и опорным пятаком заполнялся раствором на расширяющемся цементе.

Особенности производства работ :

1. Конфигурация деталей из листовой стали оказалась очень разнообразной и вычурной. Толщина главных деталей 30 мм. Исходя из этого были составлены деталировочные чертежы и заказано изготовление деталей путем плазменной резки.

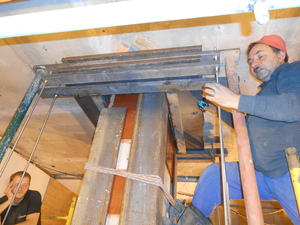

2. Помещение, в котором производилось усиление, техническое. Проем не позволяет использовать минипогрузчик для доставки и монтажа конструкций. Доставку деталей и подъём их в рабочее положение производили вручную с использованием различных приспособлений и устройств. Например, с их помощью лист капительной части толщиной 30 мм и весом 250 кг легко поднимали два сотрудника.
3. Конструкция изобилует сварными швами с большими катетами. Листы толщиной 30 мм сваривались встык в четырех местах. От остаточных тепловых напряжений листы деформировались. Для получения заданной геометрии конструкции мы использовали усиление дополнительными ребрами и задание предварительной деформации с последующим выравниванием после остывания.

Общий вес конструкций усиления колонны составил 2300 кг. Срок производства работ составил три недели.
