Второй этап. Металлоконструкции забирки по шпунтовому ограждению.

По металлическим трубам шпунта монтировался каркас из стальной квадратной трубы 120х120х6 мм. Эти трубы закреплены к шпунту горизонтально через вертикальные стальные ребра толщиной 10 мм. Шаг каркаса по вертикали 750 или 1500 мм в соответствии со стандартным размером стального листа (1500мм). Затем каркас зашивался стальным листом толщиной 10 мм. Резка листов выполнялась полуавтоматической плазморезной установкой. На высоте до трех метров металлоконструкции монтировались при помощи минипогрузчика CASE-150, свыше трех метров подъем для монтажа проводился электроталями, закрепленными на лесах (грузоподъемность 250 кг). Все крепления и стыкования конструкций выполнены электросваркой. Устройство этой конструкции (забирки) создает сплошную преграду для грунта и предотвращает возможность его обрушения.

Фотографии иллюстрируют ход ремонтных работ:

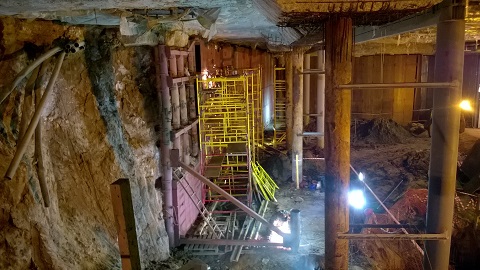

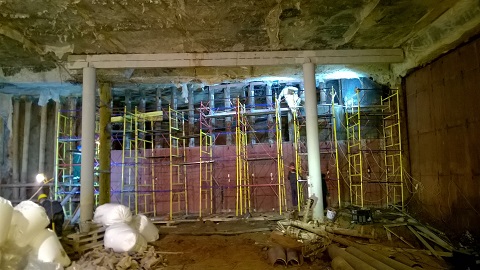

Общий вид места производства работ

Крепление лебедки для подъема металлоконструкций

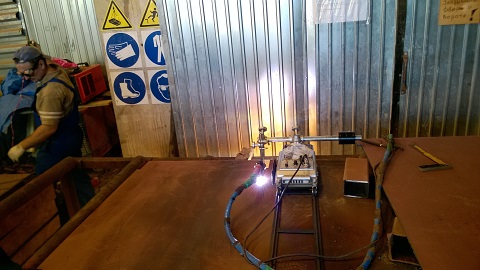

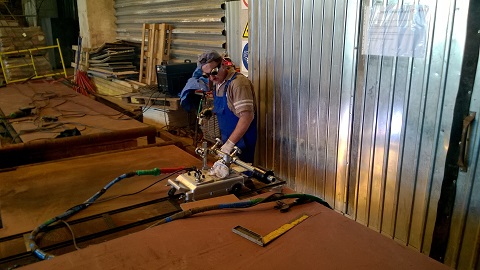

Работа полуавтоматического аппарата плазменной резки

Сварщик Шоман В. Н. размечает места крепления металлоконструкций
