В многоэтажном гаражно­-строительном кооперативе на севере Москвы произошло отслоение бетона ригеля с оголением арматуры. Разрушение произошло в нижней части ригеля, под опорной плитой. Отличием от варианта 1 стало то, что на дефектный ригель плиты перекрытия опираются с одной стороны и место дефекта расположено дальше от середины пролета.

Проектное решение по устранению аварийной ситуации заключается в усилении металлоконструкциями бетонного ригеля и замене разрушенного бетона на новый.

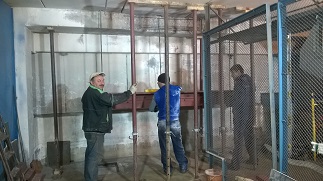

Первый этап работ – устройство временных телескопических стоек­-опор для разгрузки аварийного ригеля. Отслоившийся и слабый бетон удаляется. Открывшаяся арматура очищалась от ржавчины пескоструйкой.

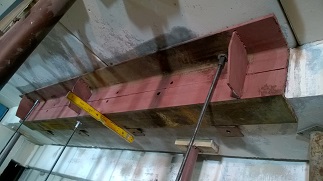

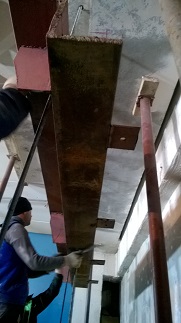

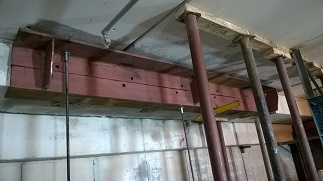

Вторым этапом были смонтированы металлоконструкции усиления ригеля. Конструкция из металлических уголков Z­-образного сечения обхватывает аварийный ригель. Две стойки передают нагрузку на нижележащее перекрытие.

На третьем этапе производится восстановление бетонного тела ригеля. Смонтированная ранее металлоконструкция Z­-образного сечения играет роль опалубки при бетонировании.

Фотографии иллюстрируют ход ремонтных работ.
